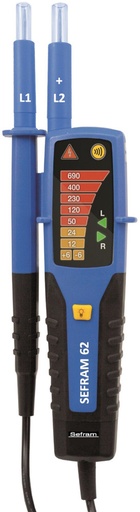

Détecteur de tension (VAT) et testeur de continuité SEFRAM 62.

La norme NF C 18-510 formalise la sécurisation d’une installation par une procédure de consignation où un contrôle de l’absence réelle de tension doit être réalisé au moyen d’un détecteur de tension conforme à la norme CEI 61243-3. Le SEFRAM62 répond à l'ensemble des exigences et vous offre une solution fiable et robuste. Avec ses pointes de touches IP2X 4mm, l'utilisateur sera en sécurité en toutes circonstances.

Conforme à la norme EN 61243-3 (édition 2014)
Conforme à la norme UTE 18-510 (édition 2012)
Autotest complet intégré
Test de tension jusqu’à 690 VAC/DC
VAT / DDT
Tension de démarrage de 6V
Test de continuité avec beeper
Test unipolaire
Indication de polarité
Test de rotation de phase
Eclairage de la zone de mesure par LED
Affichage latérale de présence de tension dangereuse et de continuité
Marche / arrêt automatiques
Indice de protection IP64

Accessoires optionnels:
SC518: Sacoche de protection
SC523: Etui ceinture

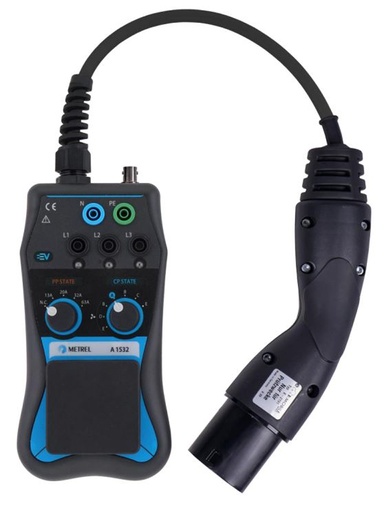

SEFRAM A1532 Testeur pour bornes de charge des véhicules électriques.

L'accessoire A1532 est idéal pour le test et la vérification des bornes de recharge des véhicules électriques. Utilisé seul ou avec un contrôleur d'installation, il permet de réaliser les tests de fonctionnement et de sécurité des bornes de recharge des véhicules électriques.

Tests pouvant être réalisés avec le A1532 seul:

Détection de présence de tension de la borne (voyant)
Simulation des pilotes de résistance pour émuler le véhicule électrique avec plusieurs courants de charge
Simulation du statut du VE (connecté, déconnecté, en charge avec ventilation, en charge sans ventilation, erreur de pilote)
Test et visualisation de la réaction de la borne de recharge en fonction des différentes simulations
Tests pouvant être réalisés avec le A1532 connecté à un contrôleur d'installations:

Mesure de tension
Mesure d’impédance de boucle
Mesure de la tension de contact
Test de DDR
Mesure d’isolement sur la borne de recharge (hors tension)
Ajout des test visuels dans un rapport (uniquement sur MW9665)
Export de tous les test pour création d'un rapport (uniquement sur MW9665)

Livré avec: Une sacoche de transport.

Le A1532 est compatible avec les contrôleurs de la gamme SEFRAM: MW9320, MW9660, MW9655, MW9665

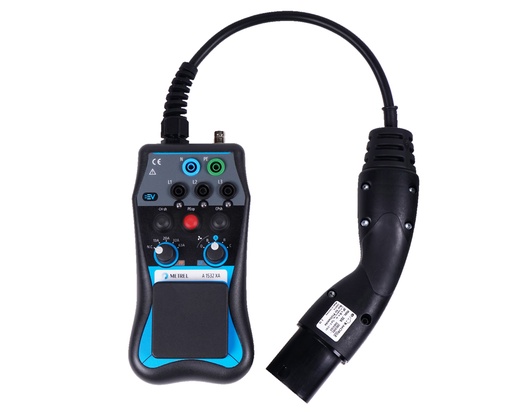

Testeur de bornes de recharge pour véhicules électriques avec charge max 13A SEFRAM A1532XA

L'accessoire de test A1532-XA est utilisé pour la vérification de la sécurité électrique et les tests fonctionnels des bornes de recharge pour véhicules électriques (IRVE) via les testeurs d'installation SEFRAM pris en charge. SEFRAM A1532 XA est destiné à tester les équipements de recharge en mode 3 avec un connecteur de type T2. La version XA prend en charge les tests de charge triphasés jusqu'à 13A et différents types d'erreur, y compris PE ouvert. S'il est utilisé avec les AUTOSEQUENCES®, pré-intégrées dans les testeurs multifonctions MW9665 et MI3155ST, la borne de recharge pour véhicules électriques (IRVE) peut être testée (état par état) électriquement et fonctionnellement en appuyant sur un seul bouton. Il est ensuite possible de créer un rapport professionnel via MESM (licence PRO necessaire).

Détection de présence de tension de la borne (voyant)
Simulation des résistances du pilote PP pour émuler le véhicule électrique avec plusieurs courants de charge
Simulation du statut du VE (déconnecté, connecté en attente, en charge
avec ventilation, en charge sans ventilation)
Test et visualisation de la réaction de la borne de recharge en fonction
des différentes simulations
Création de différentes érreurs :
- Simulation de diode court-circuitée (test de sécurité sur le signal de
commande)
- Simulation défaut de terre
- Simulation de court-circuit entre le signal CP et la liaison PE
Test de charge jusqu’à 13A en monophasé ou triphasé (test des compteursembarqués dans les bornes)
Diagnostiquez un problème de communication en visualisant les signaux
de commande CP envoyés par la borne via un oscilloscope.

Livré avec : sacoche de transport.

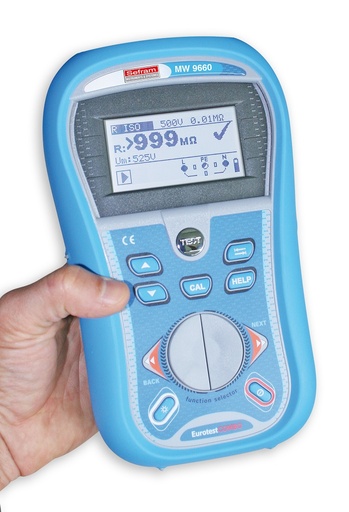

Contrôleur électrique multifonctions compact SEFRAM MW9660.

Changement de norme en 2016: Le MW9660 permet de réaliser tous les tests de la nouvelle norme FD C 16-600, en particulier la mesure de tension continue entre conducteurs nus. C'est l'outil idéal pour le diagnostic immobilier.

Permet de réaliser tous les contrôles NFC 15-100, et les contrôles des normes X C16-600/ FD C 16-600
Mesure de terre avec piquets
Mesure de terre sans piquets (boucle)
Test complet des disjoncteurs différentiels (courant, temps, Uc,...)
Mesure de continuité sous 200mA avec inversion automatique
Mesure d'isolement jusqu'à 1000V
Mesure des tensions continues et AC TRMS, fréquence et rotation de phase
Combiné aux testeurs de bornes de recharge pour véhicules électriques (IRVE) A1532, A1532-XA, le MW9660 permet de réaliser les tests de sécurité électrique des bornes (test de DDR, mesure de terre sans piquets).
Nouveau concept de boitier compact et robuste
Affichage LCD graphique rétro-éclairé
Indication des résultats de test par LED verte (bon) et rouge (mauvais)
Alimentation par accumulateurs rechargeables (autonomie 20H)
Support magnétique intégré pour travail "mains libres"
Sécurité: 600V CAT III et 300V CAT IV
Livré avec un jeu d'accessoires complet
Garantie: 2 ans

Appareil Livré avec : 1 sacoche de transport, 6 accumulateurs NIMH, 1 adaptateur secteur, 1 jeu de 3 sangles, 1 câble de test avec prise mâle européenne,
2 piquets de terre et câbles (2 de 20m et 1 de 4m), adaptateur équipé prises bananes, 3 pointes de touche, 3 pinces crocodiles, CD-ROM notice.

Accessoires optionnels :
• A1401 : sonde de test déportée • ENROL 50M PVC : enrouleur 50m PVC / 250V CAT II.
• PERCHTEL : perche téléscopique 0,85m / 1000V CAT III • SE731 : adaptateur triphasé
• PERCHTEL GM : perche téléscopique 1,8m / 1000V CAT III

Selon la nouvelle norme FD C 16-600, il est recommandé de faire établir au moins tous les trois ans un constat de vérification selon la norme NF X 07-011.

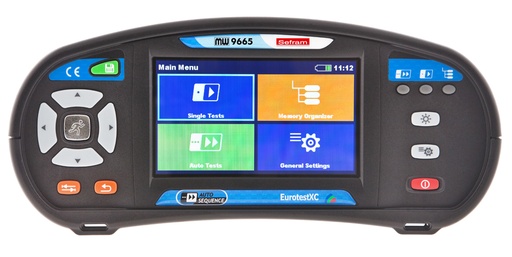

Contrôleur électrique multifonctions tactile SEFRAM MW9665.

L’appareil le plus complet du marché :

Le contrôleur électrique multifonctions, Sefram MW9665 est le plus complet du marché. Il permet toutes les mesures de diagnostic et de qualification d’une installation électrique, en assurant la conformité aux normes en vigueur. Il s’adapte à tous les réseaux (TT, TN, IT) et s’applique aux installations monophasées ou triphasées. Le lot d’accessoires très complet livré avec l’appareil permet de réaliser tous les tests décrits.

Simplicité d’utilisation et gain de temps avec l’écran tactile:

Doté d’un grand afficheur LCD graphique et tactile, le MW9665 affiche les branchements à réaliser, les paramètres de mesure et les résultats. Son système d’affichage des résultats permet un diagnostic rapide et un gain de temps avec une symbolique simple et intuitive.

Caractéristiques:

Permet de réaliser tous les contrôles de la NF C 15-100 (selon la norme EN61557) et les tests des norme X C 16-600 et FD C 16-600
Mesure d’isolement de 50V à 1000V, de boucle de terre (sans piquets), de continuité sous 200mA et sous 7mA,
Mesure des tensions continues, TRMS et fréquence, de puissance et d’harmoniques, du courant de premier défaut (ISFL)
Test complet des disjoncteurs différentiels jusqu’ à 1A (général et sélectif, AC, A, F, B, B+)
Indication d’ordre de phases
Prise en charge des régimes TT, TN et IT
Mode Séquences automatiques prédéfinies
Test des CPI (régime IT)
Combiné aux testeurs de bornes de recharge pour véhicules électriques (IRVE) A1532, A1532-XA, A1632 et A1631, le MW9665 permet de réaliser les tests de sécurité électrique des bornes. Des auto séquences dédiées sont présentes dans l'appareil. Il est également possible de générer un rapport de mesure intégrant les tests de fonctionnement de la borne (tests visuels).
Ecrans d’aide pour toutes les mesures, avec schémas de connexion
Communication Bluetooth avec l’application Android dédiée (mobiles et tablettes)
Affichage LCD graphique tactile
Interface Bluetooth®, USB, RS-232
Logiciel de traitement sur PC: ES Manager
Sécurité: CAT II 1000V, CAT III 600V et CAT IV 300V

Contenu du colis :

SEFRAM MW9665
Housse de transport
Câbles pour mesure de terre, 3 de 20 m.
Sonde déportée
Câble de mesure 3 x 1.5 m
Sondes de test, 3 pcs
Pinces crocodiles, 3 pcs
Ensemble de sangles de transport
Câble RS232-PS/2
Câble USB
Lot de batteries Ni-MH
Adaptateur secteur (chargeur)
Manuel sur CD-ROM
Manuel d’utilisation simplifié
Certificat de calibration

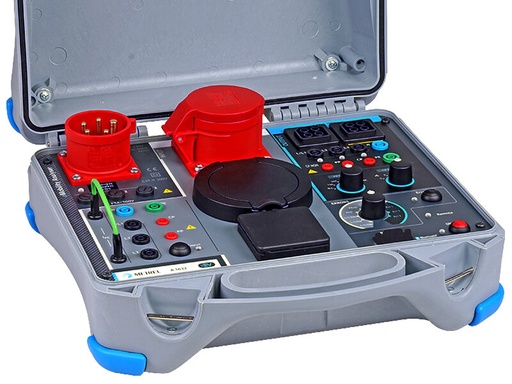

SEFRAM A1632 Analyseur eMobility pour test des bornes de recharge des véhicules électriques.

L’analyseur eMobility A1632 est un accessoire spécialement conçu pour le test des bornes de recharge des véhicules électriques. Il est entierement compatible avec les contrôleurs électriques SEFRAM MI3325 et MW9665. Il permet la prise en charge de la vérification de la sécurité électrique et les tests de fonctionnement des EVSE de types 1 et 2, ainsi que le test des câbles de charge des véhicules électriques (EV) en modes 2 et 3. Il permet également la surveillance de la communication entre la station de charge et le véhicule électrique, pendant la charge. Il est également compatible avec le logiciel MESM pour la création et l'édition de rapports professionnels.

Test complet des bornes de recharge :

La combinaison d’un analyseur A1632 Analyseur eMobility avec les contrôleurs d'installation SEFRAM MW9665 et MI3325 permet de tester les circuits équipés d’un disjoncteur différentiel DDR EV ou DDR EV 6 mA. Il est possible d’effectuer une séquence de test automatique des installations équipées de disjoncteurs différentiels comprenant le test de rampe 6 mA DC et la mesure de l’impédance de boucle (Zs ddr) sans déclenchement des disjoncteurs différentiels DDR EV ou DDR EV 6 mA. Cela rend SEFRAM conforme aux normes IEC 62572 (lorsque des câbles pour véhicules électriques en mode 2 sont utilisés) et à la norme EN 62955 (lorsque des câbles pour véhicules électriques en mode 3 sont utilisés).

Accessoires Livrés avec: A1632, Adaptateur de test avec connecteur type 2 (2 m), Câble secteur monophasé - triphasé CEE (16 A) (2 m), adaptateur banane / banane 2 mm / 4 mm (1 m), Sac de protection pour
les accessoires (monté sur la valise), Application Metrel eMobility pour Android*, Rapport de tests.
* L'application eMobitliy peut être téléchargée gratuitement sur le Play Store
Remarque: l'application Android eMobility permet uniquement d'effectuer des tests fonctionnels sur
l'équipement de recharge des véhicules électriques (EVSE).

Accessoire optionnel: A1631 : adaptateur pour la surveillance de charge

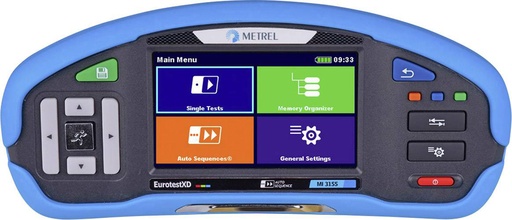

Le MI3155ST est le tout dernier produit de la gamme des contrôleurs électriques multifonctions et est spécialement conçu pour les essais dans l'industrie. Ce qui différencie cet instrument des autres est sa conception ergonomique et une interface utilisateur intuitive, comprenant un organisateur de mémoire et des AUTO SEQUENCES entièrement programmables, il est également doté d'un grand écran tactile couleur. Il permet de réaliser, en autres, des mesures de courant TRMS, le test des DDR, les tests d'impédance de ligne et boucle avec 3 et 4 fils et les mesures de résistance de terre. Outre ces tests, l'appareil prend en charge une large gamme de tests et de fonctions de mesure, y compris la surveillance de la tension en ligne, les tests d'ordre de phase, les tests de varistances, le calcul PI / DAR, la mesure d'éclairement, les tests de temps de décharge, les mesures de courants de courts-circuits, les tests des CPI ainsi que les inspections visuelles.

Fonctions de mesure :

Mesure d'impédance des transformateurs via un test 4 fils
Mesure du courant de court-circuit et calcul du facteur chaud
Mesure d'isolement automatique entre L-N, N-PE et L-PE (fonction R ISO ALL)
Mesure de continuité avec 4 fils
Mesure d'isolement de 50 V à 2500 V et calcul du PI et du DAR
Test de varistance
Continuité des conducteurs PE avec un courant de 200mA avec changement de polarité automatique
Test de continuité rapide sous 7 mA
Mesure d'impédance de boucle (L-PE) à 2 et 3 fils sans déclenchement des DDR
Mesure de tension de contact
Mesures TRMS de tension et de fréquence sur réseaux monophasées / triphasées
Test d'ordre des phases
Mesure de la puissance et du THD (jusqu'à la 12e harmonique)
Test de DDR (général et sélectif, type AC, A, F, B, B +, DDR MI, DDR EV, Disjoncteurs, Différentiels portables)
Mesure de résistance à la terre (méthode 3 fils et 2 pinces)
Mesure de résistivité des sols avec adaptateur Ro (optionnel)
Mesure TRMS des courants de fuite et de charge (via pince optionnelle)
Mesure du courant de fuite de premier défaut (ISFL)
Essais des dispositifs de surveillance de l'isolement (CPI)
Prise en charge du mode machine avec mesure du temps de décharge
Mesure d'éclairement (sonde optionnelle)
Test des IRVE : Equipements de Recharge pour Véhicules Electriques (via adaptateurs optionnels A1532 et/ou A1632);
Fonction traceur de câbles (via adaptateur optionnel)
Prise en charge du scanner de QR codes et/ou de code-barres pour identification des matériels (option).

Livré avec : batterie lithium de 4400mAh, alimentation secteur, sonde déportée type 2P+T, cordon de test 4 fils de 1,5m, cordon de test 3 fils de
1,5m, cordon de test 2,5kV 2 fils de 1,5m, pointes de touche (4 pièces : rouge, vert, bleu, noir), pinces crocodile (4 pièces : rouge, vert, bleu, noir),
kit de terre 20m, cordon USB, sacoche de transport, logiciel MESM de base.

Accessoires optionnels :
A1569 : Alimentation secteur pour MI3155
A1191 : Sonde de localisation des câbles
A1567 : Batterie de remplacement 4400mAh A1192 : Sonde sélective pour A1191
A1568 : Batterie de remplacement 8800mAh A1437 : Cordon de test type Kelvin
A1552 : Sacoche de transport S2027 : Kit de terre 50m
P1101 : Licence logiciel MESM version PRO A1164 : Prolongateur de 50m, cordon noir
P1102-AND : Licence application
Android aMESM
S2012 : Cordons de mesure de continuité 10m
A1401 : Sonde déportée type pointe
de touche
A1199 : Adaptateur de mesure de résistivité
A1018 : Pince de courant de fuite / Pince
haute précision
PERCHTEL : Perche télescopique pour mesure
de continuité
A1019 : Pince de courant 1000A AC ENROL50MPVC : Enrouleur de 50m de fil pour
mesure de continuité
A1391 : Pince de courant AC/DC 300A A1532 : Accessoire de test des bornes de
recharge pour véhicules électriques.
A1172 : Capteur luxmétrique avec sonde
de type B
A1632 : Accessoire de test des bornes de re
charge pour véhicules électriques,
chargeurs domestiques et câbles de
recharge.
A1173 : Capteur luxmétrique avec sonde
de type C
