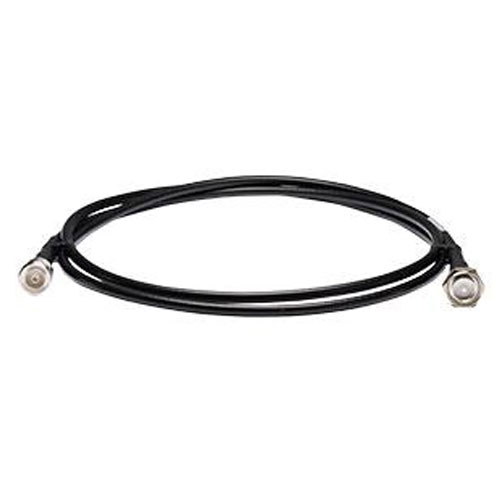

PIM Test Port Cables ANRITSU 2000-1846-R
PIM Test Cable, 3.0 m, 7/16 DIN(m) to 4.3-10(f), 50Ω

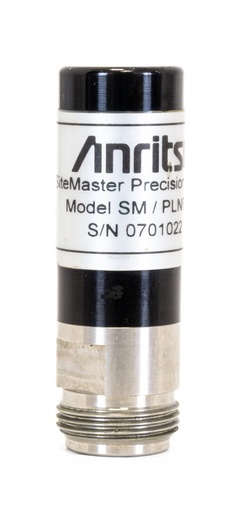

Charge de précision ANRITSU SM/PLNF-1 N(f), 6,0 GHz, 42 dB.
Precision N(f) Load, 6.0 GHz, 42dB ANRITSU SM/PLNF-1.

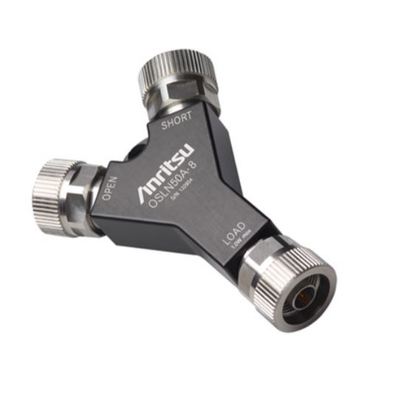

Kit de calibration coaxial ANRITSU OSLN50A-8 Type N(m) DC à 8GHz 50Ω.

Ce kit d'étalonnage ANRITSU OSLN50A-8 a été conçu pour fournir des résultats de mesure optimaux lorsqu'il est utilisé avec des instruments de précision. Il est conçu pour une utilisation sur le terrain et en laboratoire. Il s'agit d'un composant de haute précision et doit être manipulé avec précaution. Un choc, un couple ou une puissance excessifs doivent être évités pour éviter des dommages permanents.

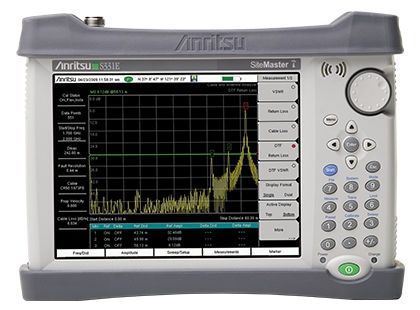

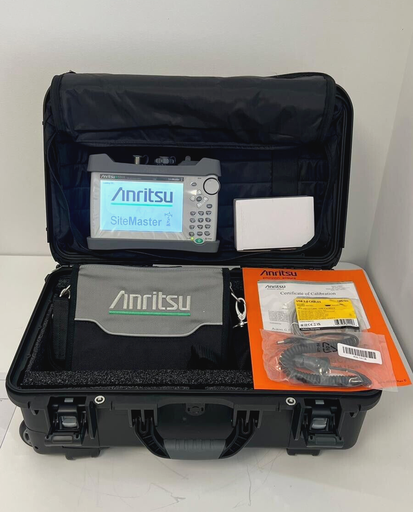

ANRITSU S331L Analyseur de câble et antenne 2MHz to 4GHz Neuf Complet avec accessoires standards et certificat de calibration

2.0 MHz to 4.0 GHz Analyse de câble et antenne
50 MHz to 4.0 GHz Wattmètre

Le S331L est un analyseur de câbles et d'antennes robuste et portable. Utilisant les dernières avancées technologiques, le S331L a été optimisé pour les conditions de terrain, est facile à utiliser et dispose de capacités de gestion de balayage efficaces. Le S331L offre une journée de travail entière de temps de fonctionnement de la batterie. Avec son grand écran tactile TFT de 7 pouces visible à l'extérieur, son interface graphique intuitive et son mode classique, le S331L peut augmenter considérablement l'efficacité d'un
utilisateur sur le terrain.

Return Loss
VSWR
Cable Loss
Smith Chart (50/75 ohm selectable)
1-port Phase
Distance-to-Fault Return Loss
Distance-to-Fault VSWR
RF Power (50 MHz to 4 GHz) intégré

Site Master ANRITSU S331L 2MHz - 4GHz Cable and Antenna Analyzer with built-in Power Meter 50 MHz - 4 GHz

Prix liste : 6338€ HT

En stock
Expédition sous 24h/48h
Garantie fabriquant

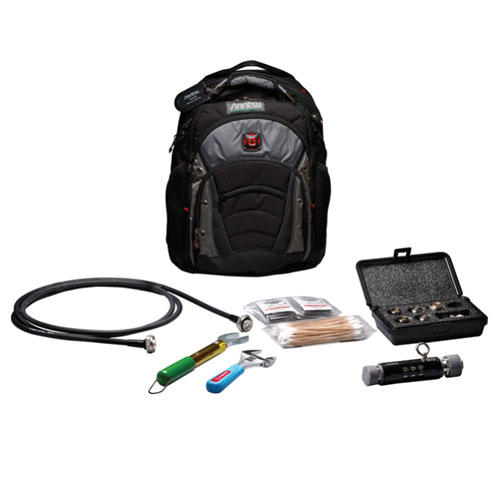

PIM Master™ Backpack Accessory Kit

Le kit d'accessoires 2000-1745-R comprend les composants RF, outils et produits de nettoyage nécessaire pour prendre en charge l'intermodulation passive (PIM) dans une installation cellulaire typique.
La faible charge PIM et les adaptateurs RF inclus dans ce kit prennent en charge les tests PIM d'appareils à un ou deux ports avec n'importe quelle combinaison de Type N(m), Type N(f), 7/16 DIN(m) ou 7/16 Connecteurs RF DIN(f). Un sac à dos rembourré est prévu pour le transport des composants du kit vers et depuis le lieu de test.

Contenu du kit : 67135, 2000-1626-R, 2000-1749-R, 1091-446-R, 2x 1091-425-R, 2x 1091-426-R, 1091-427-R,01-510, 01-513-R, 971-9-R, 971-10-R,11410-00726.

**Note: A utiliser avec modèles MW82119A/B seulement

Site Master, 2 MHz - 4 GHz Cable & Antenna Analyzerutilisateur sur le terrain.

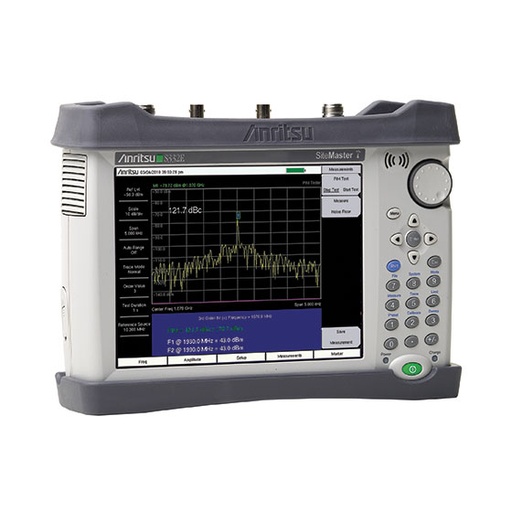

Site Master ANRITSU S332E Analyseur de câble et antenne 2MHz à 4GHz combiné avec un analyseur de spectre de 9kHz à 4GHz, conçu pour gérer les conditions de terrain les plus exigeantes, améliore considérablement la productivité.

Points forts de l'analyseur de câbles et d'antennes :
Mesures : perte de retour, VSWR, perte de câble, distance au défaut, phase
Mesure de transmission à 2 ports : haute/basse puissance
Vitesse de balayage : 1 msec/point de données, typique
Affichage : écran tactile à mesure simple ou double
Étalonnage : OSL, InstaCal et FlexCal
Té de polarisation : 32 V interne

Points forts de l'analyseur de spectre et d'interférences :

Mesures : bande passante occupée, puissance du canal, ACPR, C/I, masque d'émission spectrale, chasse PIM
Analyseur d'interférences : spectrogramme, intensité du signal, RSSI, identification du signal
Plage dynamique : > 95 dB en 10 Hz RBW
DANL : -152 dBm en 10 Hz RBW
Bruit de phase : -100 dBc/Hz max @ décalage de 10 kHz à 1 GHz
Précision de fréquence : < ±50 ppb avec GPS activé

Le PIM Master comprend un grand écran visible en extérieur et une interface utilisateur intuitive optimisée pour les conditions de terrain. La conception robuste et la portabilité améliorée du PIM Master permettent à la fois des tests PIM et de balayage de ligne au « sommet de la tour », aidant les opérateurs à maximiser les performances RF de leurs installations LTE Remote Radio Head (RRH).

Les systèmes de câbles et d'antennes sont un lien essentiel dans tout réseau de communication sans fil. La qualité des composants déployés et le soin avec lequel ils sont installés ont un impact significatif sur les performances du réseau, la fiabilité du site et, finalement, la satisfaction des clients. Pour fonctionner au potentiel maximum, le système de câble et d'antenne doit transmettre les signaux RF entre les abonnés mobiles et la BTS aussi efficacement que possible (perte minimale, réflexions minimales) et sans générer de bruit indésirable (intermodulation passive).

Compatible avec l'application Android Smart Aligner pour la génération de rapports de fermeture de site, y compris les résultats d'alignement d'antenne des outils Multiwave et les résultats de balayage de ligne.

Les applications typiques sont :

Test de composants RF
Test d'antenne
Test du système de câblage du site macro
Test de site Remote Radio Head (RRH)
Test du système d'antennes distribuées (DAS)
Chasse PIM 2 ports (option 703)

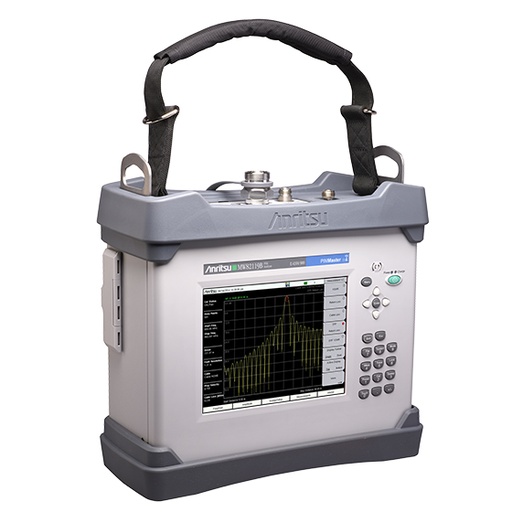

PIM Master ANRITSU MW82119B Option 0800 fréquence LTE 800MHz. Analyseur d'intermodulation passif portable haute puissance alimenté par batterie avec analyseur de câble et d'antenne en option.

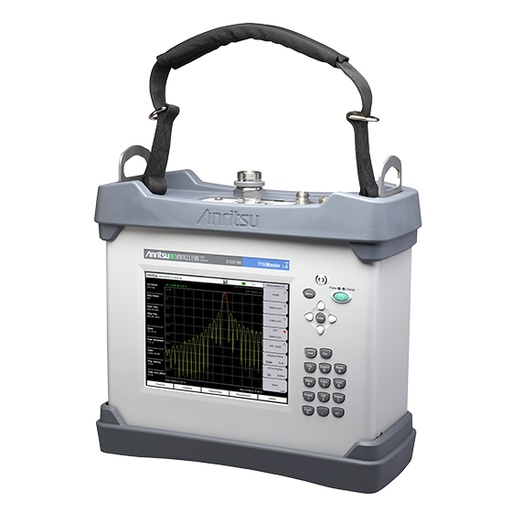

PIM Master™ B-series est un analyseur PIM de 40 watts fonctionnant sur batterie avec capacité de balayage de ligne Site Master™. Avec l'option Site Master incluse, le PIM Master est capable de certifier entièrement les performances du système de câble et d'antenne, en mesurant le PIM, la distance au PIM, la perte de retour, le VSWR, la perte de câble et la distance au défaut avec un seul instrument de test.

Standard :

Analyseur d'intermodulation passive (PIM)
PIM en fonction du temps, PIM balayé, distance au PIM, bruit de fond, PIM à 2 ports
Fonctionne sur batterie : > 3 heures
20 dBm (0,1 Watt) à 46 dBm (40 Watt)
Conception éprouvée sur le terrain : écran robuste, compact et visible à la lumière du jour
Pris en charge par l'application Android Multiwave Smart Aligner
Compatible avec l'outil de gestion de trace basé sur le cloud SweepMasters SkyBridge Tools
Garantie standard de trois ans (batterie garantie d'un an)

Mesures de l'analyseur PIM :

PIM vs temps
PIM balayé
Distance au PIM (DTP)
Bruit de fond
Test PIM 1 et 2 ports avec option 703
